Simaris

Beschreibung

Über den Menüpunkt Simaris haben Sie die Möglichkeit eine *.xlsx-Datei zu erstellen, die von SIMARIS design 26 importiert werden kann. Kabellängen werden dabei immer in Meter ausgegeben, unabhängig von der in Revit eingestellten Projekteinheit. Steckdosenstromkreise werden automatisch erkannt, sobald die Lastklassifizierung „Steckdose“ enthält.

Voraussetzung

SIMARIS design 26 oder neuer

Bedienung

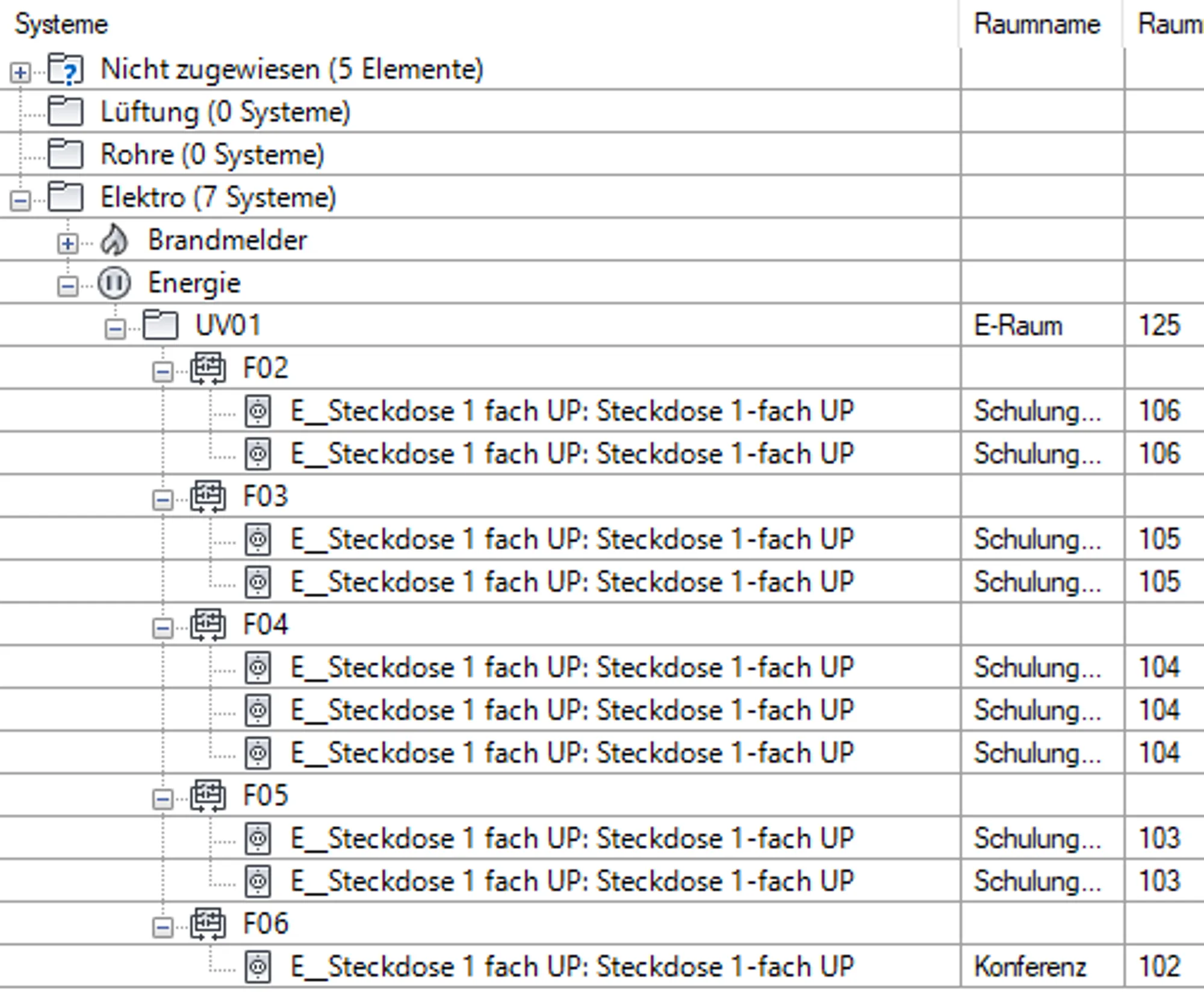

Legen Sie zunächst elektrische Systeme vom Typ Energie an
Wählen Sie den Ausgabeort für die Exportdatei

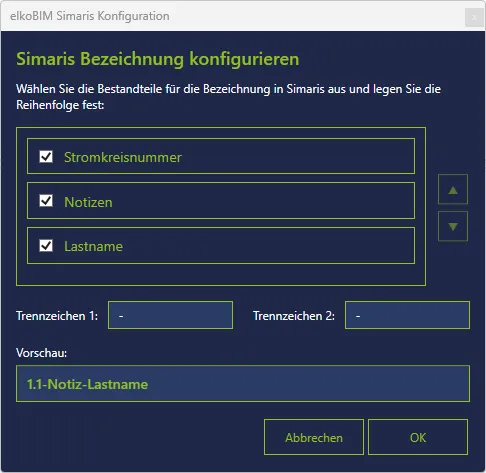

Konfigurieren Sie die Bezeichnung der Verbraucher: Stromkreisnummer, Notizen und Lastname lassen sich einzeln ein-/ausschalten, per Pfeil in der Reihenfolge verschieben und über zwei frei wählbare Trennzeichen verbinden. Eine Vorschau zeigt das Ergebnis (z. B. 1.1-Notiz-Lastname) sofort an.

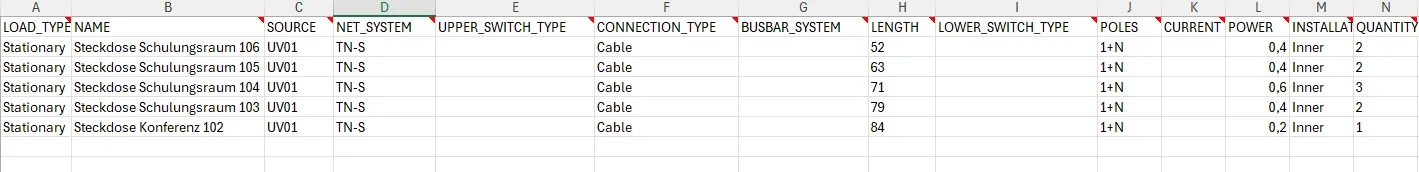

Sofern Sie Excel in der Desktop-Version installiert haben, wird die Datei nach der Befehlsausführung direkt geöffnet.
Starten Sie nun SIMARIS design

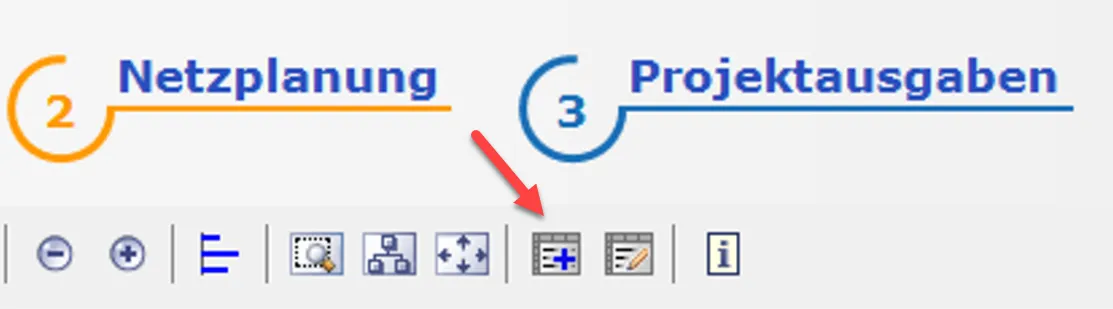

Öffnen Sie zunächst die Tabellenansicht

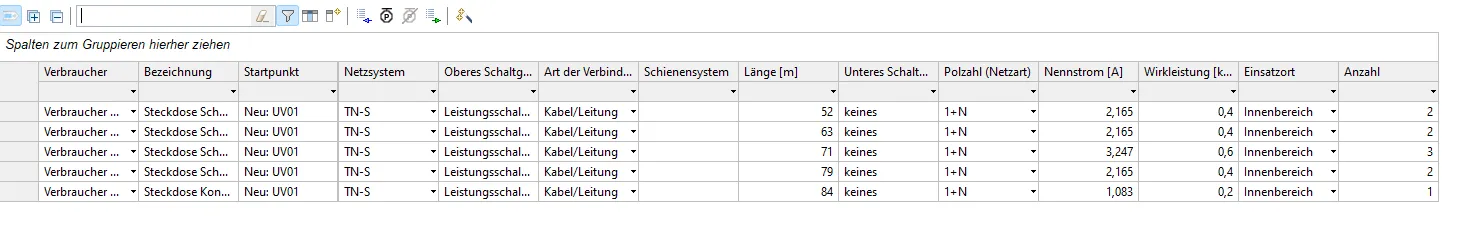

Importieren Sie nun die erstellte Excel-Datei
Korrigieren Sie ggf. die angezeigten Fehler oder Warnungen

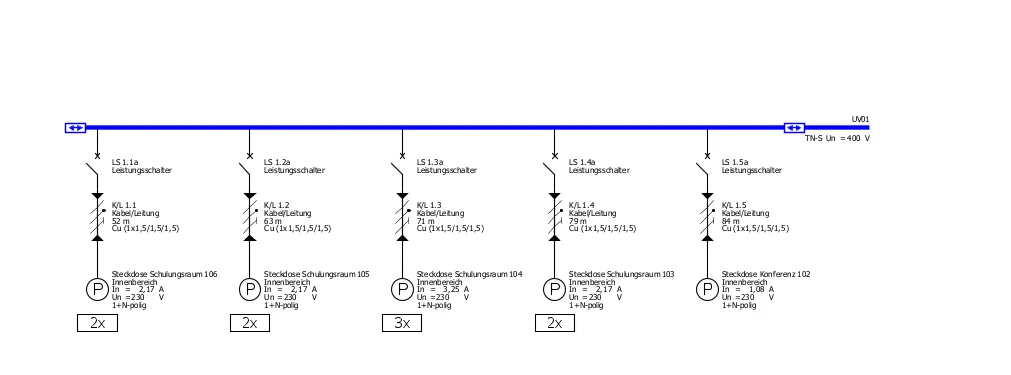

Nach dem Import sind die Verbraucher in SIMARIS design vorhanden. Verteiler, die vor dem Import in SIMARIS design noch nicht vorhanden waren, werden neu angelegt.
