Systeme
Beschreibung
Abschnitt betitelt „Beschreibung“Über Systeme lässt sich eine Excel-Datei mit allen elektrischen Systemen erzeugen. Im Gegensatz zu der Standard-Revit-Ausgabe bekommen Sie auch Stromkreise vom Typ Reserve und Leerfeld ausgegeben.
Ist eine Desktop-Version von Microsoft Excel installiert, so wird die Ausgabe direkt geöffnet.
Voraussetzungen
Abschnitt betitelt „Voraussetzungen“Die Ausgabe erfolgt standardmäßig mit einer integrierten Vorlage.
Die Standardvorlage ist im Plugin integriert und muss nicht heruntergeladen werden. Unter Downloads liegt sie zusätzlich als Datei bereit — als Ausgangspunkt, wenn Sie eine eigene Vorlage erstellen möchten.

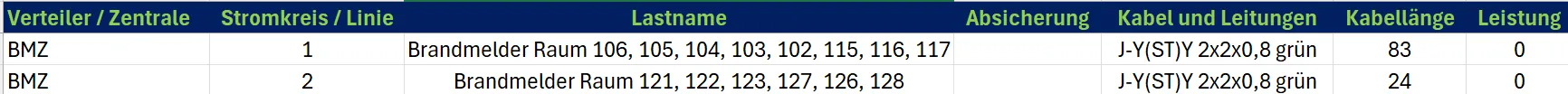

Ausgabe
Abschnitt betitelt „Ausgabe“
Der Ablageort der Ausgabedatei kann frei gewählt werden. Der Dateiname lautet XXXXXXXXXXXXX-elkoBIM-Systeme.xlsx und beginnt mit Jahr, Monat, Tag und Zeit — nicht mehr benötigte Dateien bitte manuell löschen.
Eigene Vorlage mit frei wählbaren Spalten

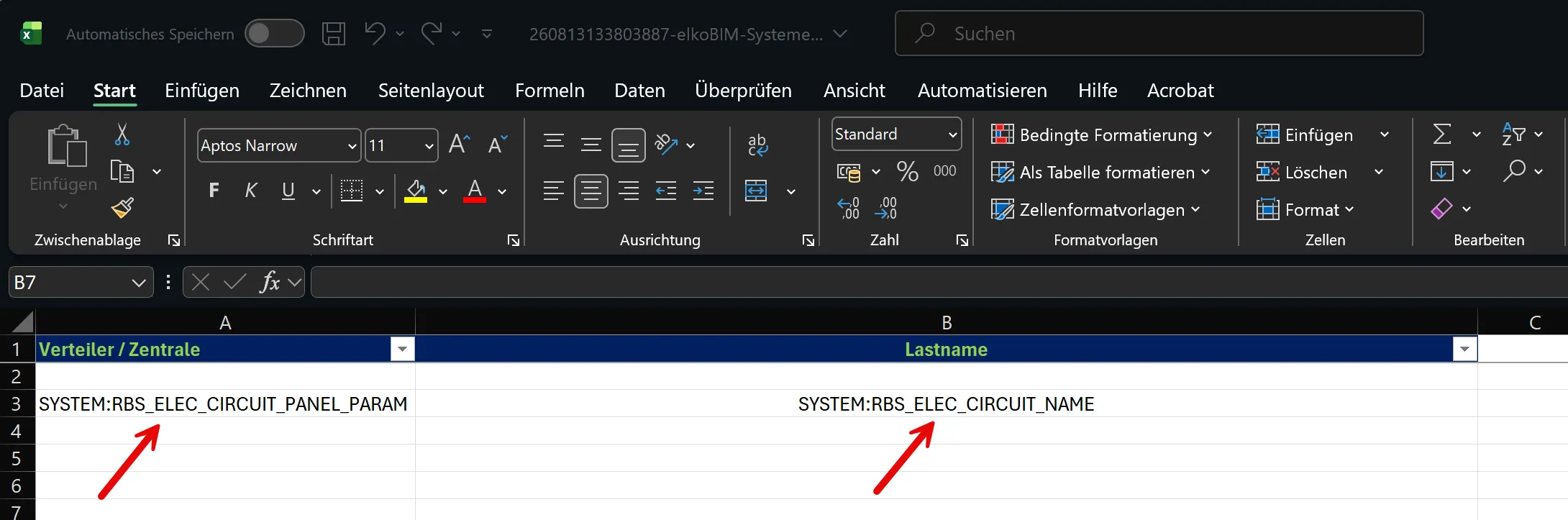

Abschnitt betitelt „Eigene Vorlage mit frei wählbaren Spalten“Neben der festen Standard-Vorlage unterstützt Systeme jetzt auch eigene Vorlagen mit frei platzierbaren Spalten: Eine Token-Zeile in der Vorlage legt fest, welcher Wert (System, Verteiler, MEP-Raum, Projektinfo) in welche Spalte geschrieben wird — Zeile und Spalte sind dabei frei wählbar, nicht mehr auf die festen Spalten A–L beschränkt.

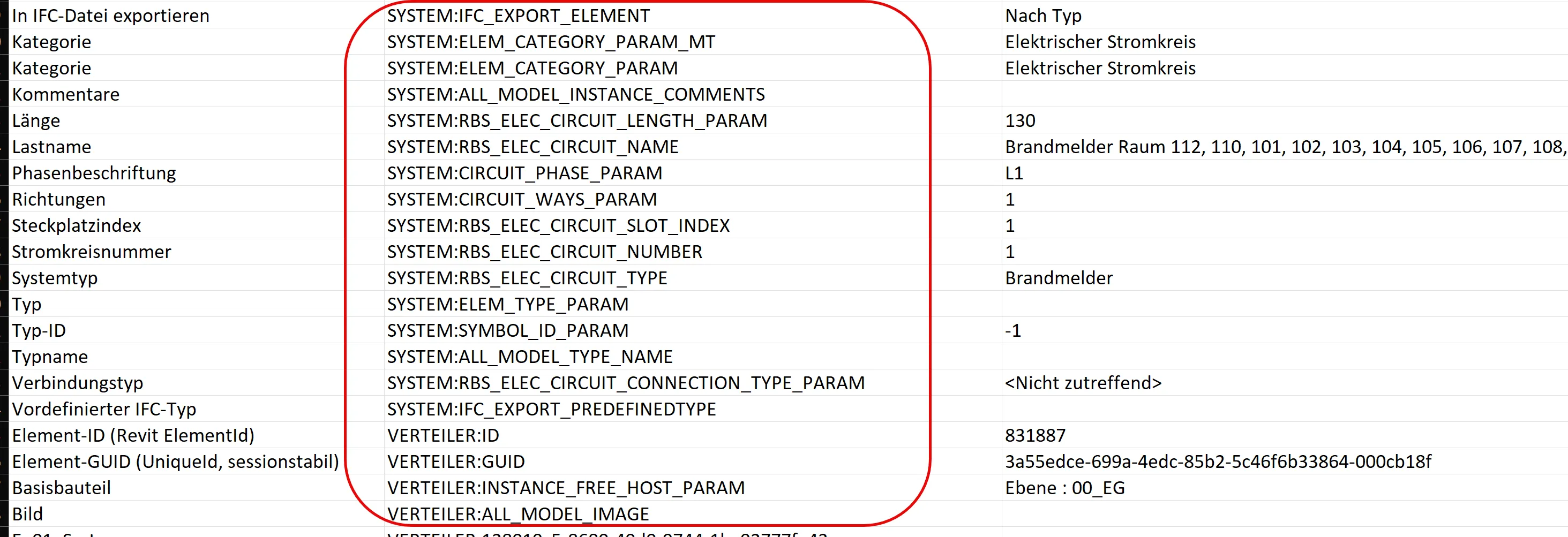

Welche Token zur Verfügung stehen, zeigt die Schaltfläche Parameter im selben Ribbon-Bereich Systeme: Sie exportiert eine Excel-Liste aller verfügbaren Parameter (System, Verteiler, MEP-Raum, Projektinfo) mit dem jeweiligen Token zum Kopieren in eine eigene Vorlage.
