Stromlaufplan
Beschreibung
Abschnitt betitelt „Beschreibung“Über den Button Stromlaufplan lässt sich ein sehr vereinfachter Stromlaufplan erzeugen. Ggf. kann die Ausgabe auch für andere Typen wie zum Beispiel EDV genutzt werden.
Voraussetzungen
Abschnitt betitelt „Voraussetzungen“Die Ausgabe erfolgt standardmäßig mit einer integrierten Vorlage.
Die Standardvorlage ist im Plugin integriert und muss nicht heruntergeladen werden. Unter Downloads liegt sie zusätzlich als Datei bereit — als Ausgangspunkt, wenn Sie eine eigene Vorlage erstellen möchten.
Bedienung
Abschnitt betitelt „Bedienung“-
Legen Sie zunächst elektrische Systeme an und denken Sie an die Verteilerbezeichnungen im Parameter Elementnamen
-
Tragen Sie im Feld der Systeme unter Kommentare die gewünschten Makros ein. In der Beispielvorlage sind es: FILS, SI, LS, B16, LSSL, SL, EDV2, EDV1, ESP
-

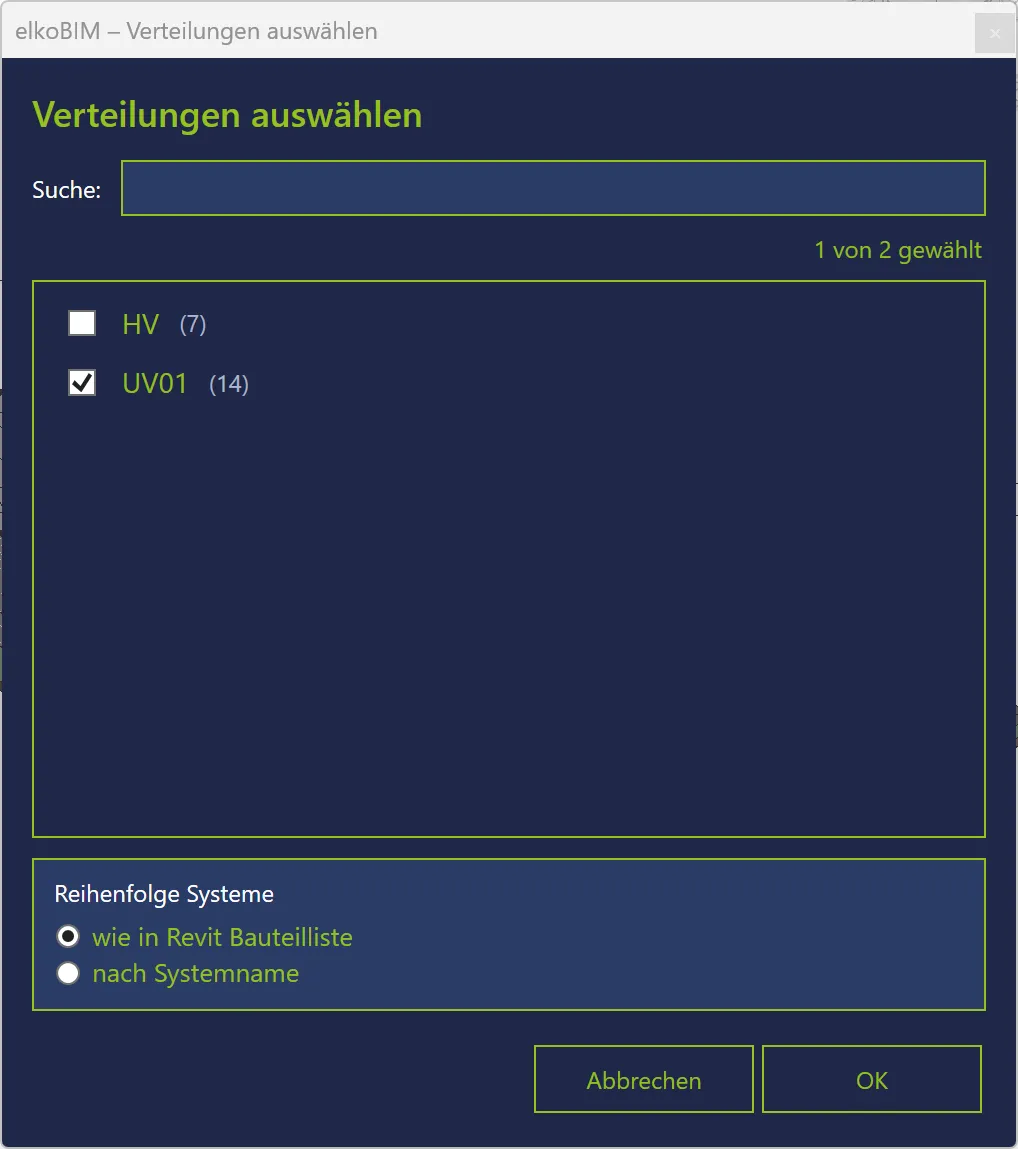

Nach Aufruf des Buttons öffnet sich der Dialog „Verteilungen auswählen“: eine durchsuchbare Liste aller Verteiler im Modell (mit Anzahl Stromkreise je Verteiler), aus der die gewünschten Verteiler einzeln angehakt werden — standardmäßig ist noch keiner ausgewählt. Darunter legt Reihenfolge Systeme fest, wie die Stromkreise je Verteiler sortiert werden: wie in Revit Bauteilliste (Vorgabe) oder nach Systemname.
-
Anschließend den Ausgabeordner wählen. Für jeden ausgewählten Verteiler wird darin eine eigene PowerPoint-Datei erzeugt:
xxxx-Verteilerbezeichnung.pptx -

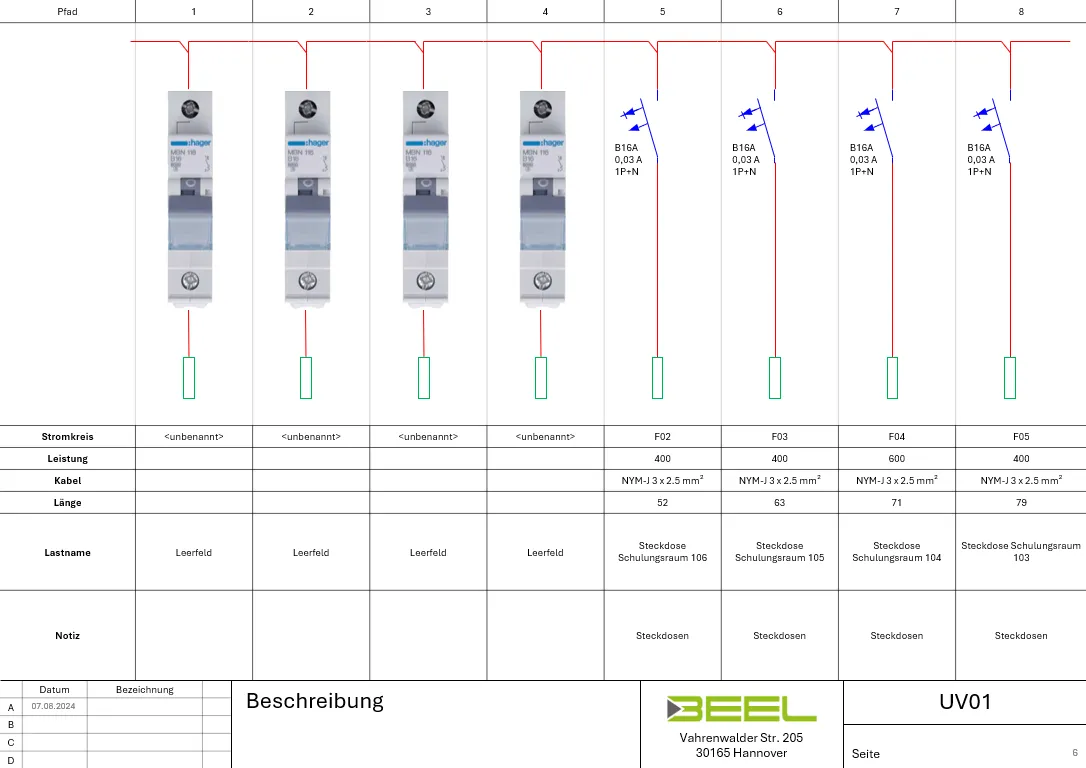

Mögliche Ausgabe — die bildliche Darstellung der Leitungsschutzschalter soll lediglich die Möglichkeiten demonstrieren:

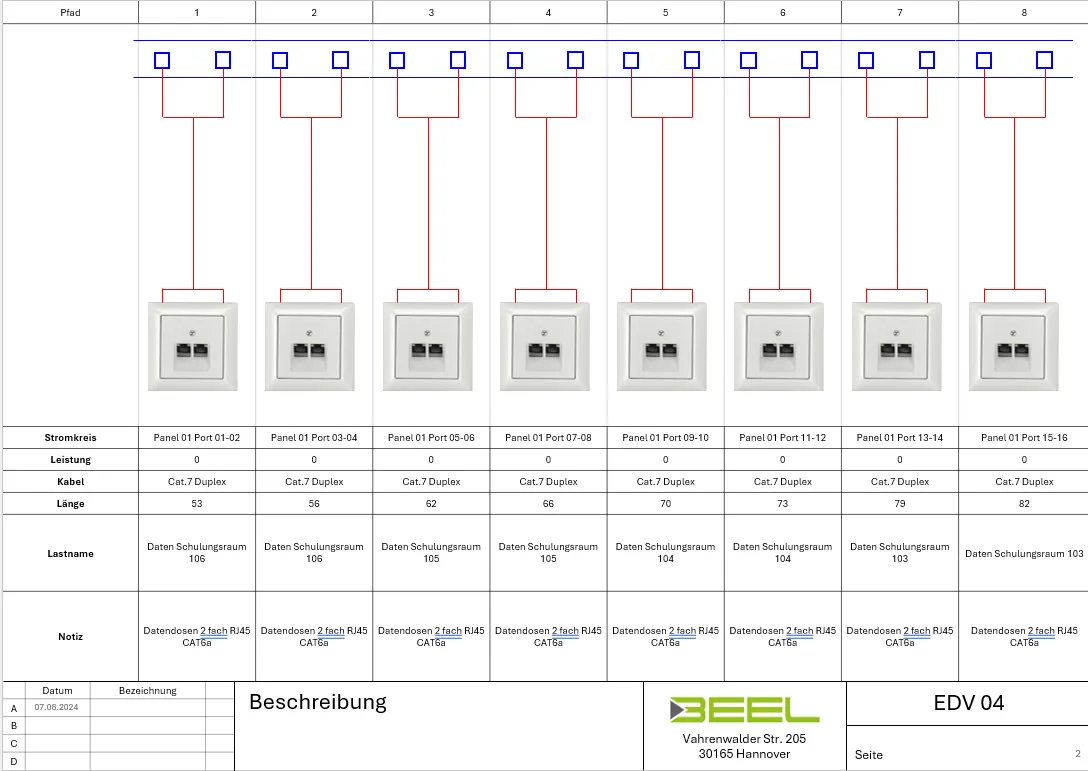

Beispielausgabe im EDV-Bereich:
Eigene Makros erstellen
Abschnitt betitelt „Eigene Makros erstellen“Die Standardvorlage für den Stromlaufplan ist im Plugin integriert. Falls Sie eine eigene Vorlage nutzen, sollten Sie diese im Verzeichnis ablegen:
C:\Users\<Benutzer>\AppData\Roaming\Autodesk\Revit\Addins\202X\elkoBIM202X
Die Vorlage und die Beispielmakros stehen unter Downloads als Ausgangsdateien bereit.
Auf der letzten Folie (Nummer 3) sind verfügbare Beispielmakros eingefügt. Diese werden zur Erstellung des Stromlaufplans genutzt. Anschließend wird die letzte Seite gelöscht.

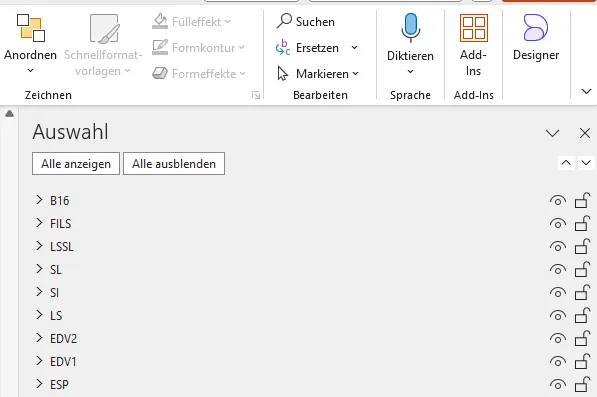

Nachdem Sie die letzte Folie aufgerufen haben, können Sie sich im Auswahlbereich die Makros ansehen.

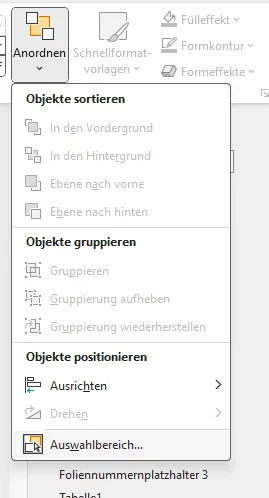

Start > Anordnen > Auswahlbereich
Ursprung der Makros festlegen.
